基于熱電廠熱源的換熱站板式換熱器選型計算
發布日期：2017-08-27 01:20:49 文章來源： www.shanghai-haili.com 點擊數：【2536】
基于熱電廠熱源的換熱站板式換熱器選型計算
摘 要：通過板式換熱器的結構特點和流體流動狀態的分析,闡述了基于熱電廠熱源的熱力站板式換熱器選型設計和計算方法,并通過工程實例對該計算方法進行了論證。
關鍵詞：熱電廠熱源,換熱站,板式換熱器,選型,計算
板式換熱器的發展已經經歷了100多年的歷史,通過應用實踐,人們加深了對板式換熱器優越性的認識,隨著應用領域的擴大和制造技術的進步,使板式換熱器的發展不斷加快,目前已成為高效、緊湊、重要的換熱設備。
1 板式換熱器
1.1 結構特點概述
板式換熱器大量的應用于供熱系統中,它由一組波紋板片橡膠密封墊和一副金屬框架組成。板片之間構成流道并由密封墊密封。冷熱流體在密封墊的引導下分別交替地流過各自的流道并通過板片傳遞熱量。

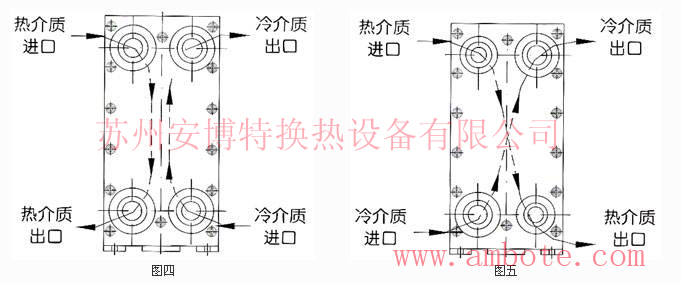

1.2 流體在板式換熱器中的流動狀態要了解流體在板式換熱器中的流動狀態,首先要了解流體在板片中的流通形式以及板式換熱器的流程組合。流體在板片中的分布如圖1所示。流體在板片中的流通形式分為對角流和單邊流,如圖2所示。目前主流品牌的板式換熱器多采用單邊流,單邊流相對于對角流的優勢在于:備件種類少;易于安裝保養;工廠排片容易。
2 板式換熱器選型設計和計算方法
2.1 板式換熱器選型設計原則
1)單板面積的選擇。單板面積過小,則板片數目多,占地面積大,阻力降減少;反之,單板面積過大,則板片數目少,占地面積小,阻力降增大,但是難以保證適當?shù)陌彘g流速。因此,一般單板面積可按角孔流速為6 m/s左右考慮。2)板間流速的選取。流體在板間的流速,影響換熱性能和壓力降。流速高,換熱系數高,阻力降也增大;反之,則相反。一般取板間流速為0.2 m/s~0.8 m/s,且盡量使兩種流體板間速度一致。流速小于0.2 m/s時,流體達不到湍流狀態,且會形成較大的死角區;流速過高會導致阻力降劇增,氣體板間流速一般不大于10 m/s。3)流程的確定。兩側流體的流量大致一致時,應盡量按等流程布置;當兩側流體的流量相差較大時,則流量小的一側按多流程布置或采用不等截面通道的板式換熱器。另外,當某一介質的溫升或溫降幅度較大時,也可采用多流程。4)流向的選取。單相換熱時,逆流具有最大的平均溫差,一般在板式換熱器的設計中要盡可能把流體布置為逆流。兩側流體為等流程時,為逆流;當兩側流體為不等流程時,順流與逆流交替出現,平均溫差要小于純逆流。
2.2 板式換熱器選型計算準備
1)計算方法。板式換熱器的計算是一個比較復雜的過程,目前比較流行的方法是對數平均溫差法和NTU法。生產廠家采用計算機計算,這樣,板式換熱器的工藝計算變得快捷、方便、準確。2)必要說明。由于板式換熱器的平米數、片數、流道數、流程數與選型計算有關,因此需要必要說明:當選用型號已定時,片數=平米數/該型號單片面積;甲介質(或乙介質)流道數=(片數-1)/2,若甲介質(或乙介質)為n流程時,應將其流道數均勻分布為1/n來計算板內流速。3)計算已知條件。在進行計算時,應已知的條件:冷、熱介質品種,粘度,密度,比熱,導熱系數;冷、熱介質流量;冷、熱介質進出口溫度;冷、熱介質要求的阻力損失;板式換熱器單通道截面積,當量直徑,Nu準則式,Eu準則式。
2.3 板式換熱器選型計算步驟及公式
1)求熱負荷Q:Q=V·ρ·CP·Δt。其中,Q為熱負荷,W;V為冷、熱流體流量,t/h;ρ為流體密度,kg/m3;CP為比熱,kJ/(kg·℃);Δt=t1-t2或T1-T2,℃。
2)求冷、熱流體進出口溫度:t1=t2+Q/( V·ρ·CP)。
3)求冷、熱流體流量:V=Q/[ρ·CP(t2-t1)]。
其中,V為體積流量,m3/s。
4)求平均溫度差Δtm:Δtm=[( T1-t2)-( T2-t1)]/ln[(T1-t2)/(T2-t1)]。
當T1-t2=T2-t1時,采用Δtm=[(T1-t2)+(T2-t1)]/2。
其中,Δtm為平均溫度差,℃;T1,T2分別為熱流體進出口溫度,℃;t1,t2分別為冷流體進出口溫度,℃。
5)設定冷、熱流體板內流速W,m/s。
6)確定總傳熱系數:查表k,W/(m2·℃)。
7)計算傳熱面積:F=Q/(k·Δtm·β)。
其中,F為傳熱面積,m2;β為裕度,一般取0.7~0.9。
8)求板片數:N=傳熱面積/單片傳熱面積。
9)求流道數:n=(N-1)/2。
10)計算實際流速:W=V/(3 600·f·n)。
其中,W為流速,m/s;f為單通道截面積,m2,查性能參數表;n為流道數。
11)計算實際k值:ka=1/(1/ah+1/ac+δ/λ0);
a=Nu·λ/de;
Re=W·de/γ。
其中,a為給熱系數,W/(m2·℃);γ為運動粘度,m2/s;λ為介質導熱系數,W/(m·℃);Re為雷諾數;de為當量直徑,m;λ0為板片導熱系數,W/(m·℃)。
12)計算實際帶走熱量:Q=ka·F·Δtm。
13)計算壓降:ΔP=Eu·ρ·V2·m。其中,m為壓降修正系數,單流程時取1.2~1.4,2,3流程取1.8~2.0,4,5流程取2.6~2.8。
3 工程實例
隨著唐山市城市規模的日益擴大,全市集中供熱熱源日益緊張,為滿足市中心區及開平區的供熱需求,根據市中心城區2005年~2020年供熱規劃,市政府將陡電二期供熱管網改造工程列為2009年唐山市節能減排及“三年大變樣”重點工程項目。工程項目由唐山市熱力總公司、大唐陡河發電廠、華潤熱電公司三家公司共同出資,按公司化方式運作。項目總投資5.57億元,以大唐陡河發電廠為主熱源,建設一級管網34.5 km,二級管網11.7 km,中繼泵站1座、用熱小區換熱站54座。
工程2009年8月開工建設,11月完工達到運行條件。項目建成新增集中供熱面積933萬m2,使4.1萬戶居民和840個公建單位享受集中供熱,全部解決唐山市開平區及市中心區東北部區域集中供熱問題。開平區地處河北省唐山市中心區東部,全區轄2鎮、4鄉、5個街道,總面積251.3 km2,總?cè)丝?4.5萬人。以半壁店村小區換熱站板式換熱器更新改造工程為例,通過選型計算后,確定使用型號BR0.8-1.6-120-E-I,即等截面人字形波紋板片,單板面積為0.8 m2,整機公稱換熱面積為120 m2,設計壓力為1.6 MPa,密封墊為三元乙丙膠墊,懸掛式板式換熱器,經驗算阻力損失符合要求。
4 結語
同樣是板式換熱器,由于生產廠家的水平不同,同樣存在著選型選優的問題。在可比條件下,以同樣的阻力損失來獲得高的傳熱系數是衡量板式換熱器水平的一項主要標準。通過設計計算和產品選型,尋求用最小的阻力損失來獲得最高的傳熱系數,使換熱設備始終運行于最經濟的工況點上,從而產生最佳的經濟和社會效益是供熱企業技術人員夢寐以求的奮斗目標。
參考文獻:
[1] GB 16409-1996,板式換熱器[S].
[2] 05R103,熱交換站工程設計施工圖集[S].
[3] CJJ 34-2002,城市熱力網設計規范[S].
[4] 楊崇麟.板式換熱器工程設計手冊(重排本)[M].北京:機械工業出版社,1998.
[5] 程寶華.板式換熱器及換熱裝置技術應用手冊[M].北京:中國建筑工業出版社,2005.
